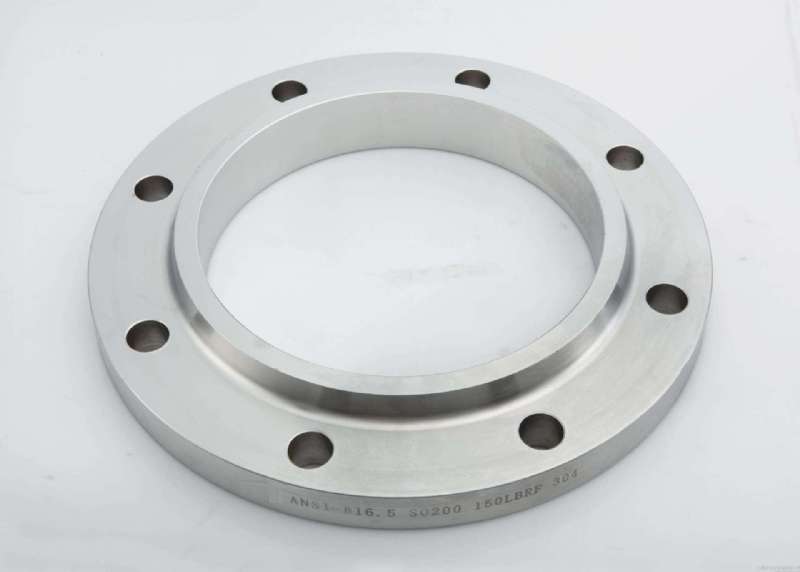

平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用。

产品规格 DN10-DN2000

化工部标准：

HG20593-2009

HG20615-2009

国家标准：GB/T9119-2010

GB/T2555-81

机械部标准：JB/T81-94

JB/T74-94

JB/T75-94

船用标准：

CB M1001-81

使用压力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa

产品类别全平面板式法兰（FF），突面板式法兰（RF)

制造材料不锈钢(304 、316 等)、碳钢（20# 25# 等 ）

垫片使用

垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；
还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，常用的是耐酸石棉板。在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

产品重量以产品理论重量为准

连接形式单面焊接，双面螺母连接。

产品特点外形美观，表面平整光滑，耐酸碱，抗防腐，质感性能强

生产工艺

亚氧炉开料，整体锻打或者成品锻压切削成型加工方式 高精度数控车床车削，数控摇臂钻钻孔

包装方式木箱、木托防震膜包装或者其它

结构

产品参数

（1）.法兰外径：75mm-2190mm

（2）.螺栓孔中心圆直径：50mm----2130mm

（3）.螺栓孔直径：11mm-30mm

（4）.螺栓孔数量：4个-48个

（5）.螺纹：M10-M27

（6）.法兰厚度：12mm-58mm

（7）.管子外径 : A(17. 2-2032MM) B(14-2020MM )

（8）.法兰内径：A(18-2036MM ) B(15-2024MM)

（9）.法兰理论重量：0.36kg--234.6kg（DN1800）

（10）.法兰压力：0.25MPA－4.0MPA

生产工艺

分为纯料锻造、毛料锻造（次之）适用于平焊及对焊法兰，钢板适用于平焊法兰，还有离心铸造及浇铸法兰

材质

碳钢（Carbon Steel）：ASTM A105,20#、Q235、16Mn、
ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；

不锈钢（Stailess Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；

合金钢（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；

原理及特点

关于平焊法兰的这个问题一直是人们比较关注的话题，它关系到公司和企业的生产成本或者经济效益等问题，所以关于平焊法兰的密封原理在不断的改进和完善。
然而，平焊法兰的主要设计缺点是它不能保证无泄漏。这就是其设计上的不足：连接是动态的，而且诸如热膨胀和起伏不定的周期载荷都会造成法兰面之间的移动，影响法兰的功能，从而使法兰的完整性受损，最终导致泄漏。任何产品都不可能没有缺陷，只是尽量控制产品的不足，所以公司在生产平焊法兰时尽量完善产品的性能，使之发挥作用。
平焊法兰的特点：平焊法兰不仅节省了空间、减轻了重量，更重要的是确保接头部位不会发生泄漏，具有良好的密封性能。紧凑法兰尺寸之所以减小，是由于减小了密封件的直径，这将会减小密封面的截面。其次，法兰垫片已被密封环所代替，以确保密封面对密封面的匹配。这样一来，为了压紧密封面仅需要很小的压力。随着所需压力的降低，螺栓的尺寸和所需数量都可相应减小，所以最终设计出了一种体积小且重量轻(比传统的法兰的重量减轻70%～80%)的新产品。因此平焊法兰式一种比较优质的法兰产品，减轻了质量和空间，对工业用途起了重要作用。
平焊法兰的密封原理：螺栓的两个密封面相互挤压法兰垫片并形成密封，但这同时也导致密封的破坏。为了保持密封，就得维持巨大的螺栓作用力，为此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，这就意味着需要直径更大的螺栓为上紧螺母创造条件。然而螺栓的直径越大，适用的法兰就会变得弯曲，唯一的办法就是增大法兰部分的壁厚。整个装置将需要极大的尺寸和重量，这在近海环境下便成了一个特殊问题，因为在这种情况下重量始终是人们必须引起关注的主要问题。而且，从根本上来说，平焊法兰是一种无效的密封，它需要把50%的螺栓负荷用于挤压垫片，而用于保持压力的负荷只剩50%。
